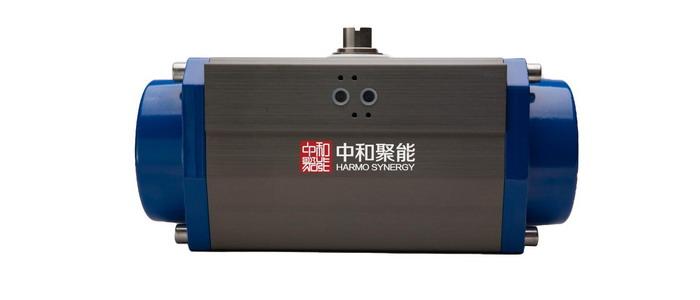

PR/V系列 齿轮齿条式气动执行机构
PR/V系列为活塞齿轮齿条式结构气动执行机构。气缸为标准化设计，结构紧凑，通用性强。产品系列齐全，产品范围包括双作用或单作用的气动执行机构，缸径从42mm~330mm可选择。双作用型执行机构输出力矩恒定，单作用型执行机构是在标准双作用气缸上加装标准弹簧组，用户可根据需求力矩情况选择加装弹簧的数量。PR/V 系列产品可应用于发电厂、石油化工厂、管道工程以及船舶上，例如：电站脱硫、脱硝系统，水处理系统，管道工程等应用的气动蝶阀和气动球阀。

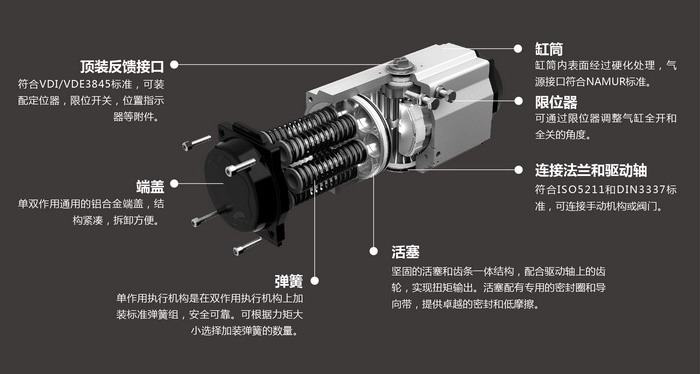

主要特点：
>可以为不同的工作环境选择不同的材质和表面处理工艺。
>缸筒内表面及活塞齿条齿轮经过硬化处理。
>具有活塞限位机构，输出角度可调整。
>双作用型执行机构输出力矩恒定。
>可一体化配置手轮机构。
>可根据客户的要求定制附件。
>可定制执行机构与阀门的安装连接件。
>单作用型执行机构是在标准双作用气缸上加装标准弹簧组，用
户可根据需求力矩情况选择加装弹簧的数量。
>模块化安装附件，执行机构更加安全可靠。
>气动执行机构具有三断保护功能。
>根据用户的特殊需要来设计控制回路和生产控制柜，实现分体式控制。
技术规范：
>缸径：51~421 mm
>力矩：详见选型表
>气缸工作压力：最大10 bar
>气缸耐温：-20~150℃（其他温度环境可定制）
>行程时间：根据需要设计控制回路
>三断保护：保位/全开/全关
>管路和接头：铜或不锈钢
>手轮机构：可选配
>气缸材质：铝合金
>执行机构与阀门安装符合ISO5211或DIN3337标准。
>附件与执行机构装配连接符合VDI/VDE3845及NAMUR标准
